Beschrijving

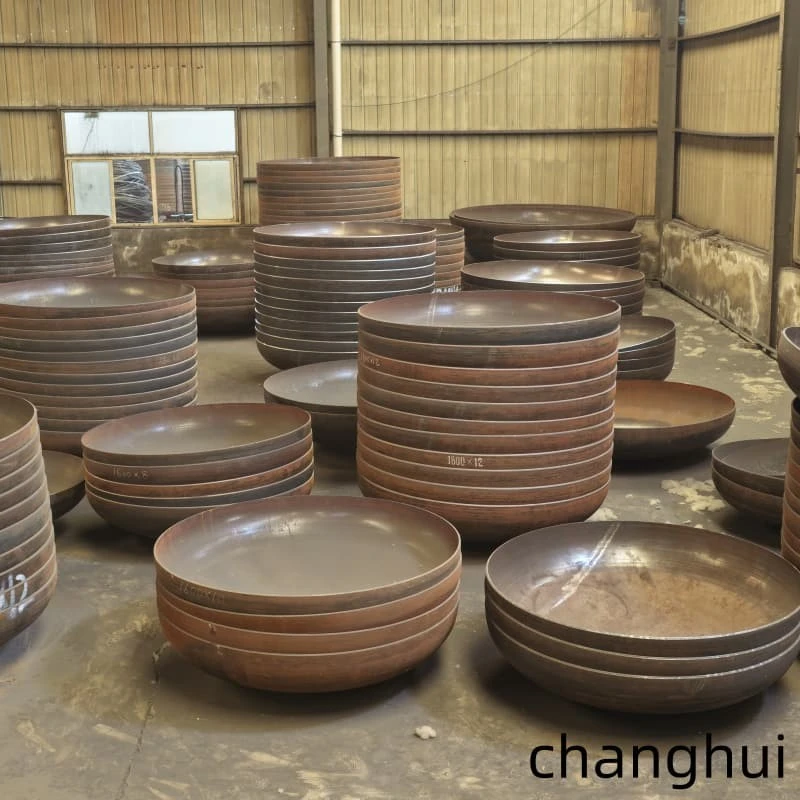

Een doorlopende elliptische kroon loopt zonder scherpe geometrische breuk over in de rechte flens, waardoor er een praktisch randje overblijft voor de schaallas. elliptische vatkoppen zijn verkrijgbaar in koolstofstaal, roestvrij staal, SA516 Gr70 en SA516 Gr60. Het vormen kan worden uitgevoerd door hydraulisch persen of door koud en warm spinnen, afhankelijk van de diameter, plaatdikte en materiaalconditie. Het hoofd wordt vervolgens bijgesneden, waar nodig afgerond en klaargemaakt voor -up. Afschuiningen, spuitmondgaten, oriëntatiemarkeringen, beitsen, passiveren, polijsten of coatingvoorbereiding kunnen worden voltooid voordat het onderdeel wordt vrijgegeven voor verpakking. Kopers vergelijken vaak het opgegeven oppervlak en de capaciteit voordat ze de schaallengte en de hoeveelheden interne voering invriezen.
Componenten
De elliptische kroon vormt het gebogen hoofdoppervlak.
Het overgangsgebied draagt het profiel naar het schaal-zijgedeelte.
Een rechte flens biedt uitlijningslengte voor omtreklassen.
Optionele mondstukopeningen, verstevigingskussens, tags en hijsfuncties kunnen worden toegevoegd aan elliptische vatkoppen vanaf de goedgekeurde uitrustingstekening.
Productparameters
|
Nee. |
Nominale diameter DN/mm |
Totale diepte H/mm |
Interne oppervlakte A/m² |
Capaciteit V/m³ |
Nee. |
Nominale diameter DN/mm |
Totale diepte H/mm |
Interne oppervlakte A/m² |
Capaciteit V/m³ |
|
1 |
300 |
100 |
0.1211 |
0.0053 |
34 |
2900 |
765 |
9.4807 |
3.4567 |
|
2 |
350 |
113 |
0.1603 |
0.0080 |
35 |
3000 |
790 |
10.1329 |
3.8170 |
|
3 |
400 |
125 |
0.2049 |
0.0115 |
36 |
3100 |
815 |
10.8067 |
4.2015 |
|
4 |
450 |
138 |
0.2548 |
0.0159 |
37 |
3200 |
840 |
11.5021 |
4.6110 |
|
5 |
500 |
150 |
0.3103 |
0.0213 |
38 |
3300 |
865 |
12.2193 |
5.0463 |
|
6 |
550 |
163 |
0.3711 |
0.0277 |
39 |
3400 |
890 |
12.9581 |
5.5080 |
|
7 |
600 |
175 |
0.4374 |
0.0353 |
40 |
3500 |
915 |
13.7186 |
5.9972 |
|
8 |
650 |
188 |
0.5090 |
0.0442 |
41 |
3600 |
940 |
14.5008 |
6.5144 |
|
9 |
700 |
200 |
0.5861 |
0.0545 |
42 |
3700 |
965 |
15.3047 |
7.0605 |
|
10 |
750 |
213 |
0.6686 |
0.0663 |
43 |
3800 |
990 |
16.1303 |
7.6364 |
|
11 |
800 |
225 |
0.7566 |
0.0796 |
44 |
3900 |
1015 |
16.9775 |
8.2427 |
|
12 |
850 |
238 |
0.8499 |
0.0946 |
45 |
4000 |
1040 |
17.8464 |
8.8802 |
|
13 |
900 |
250 |
0.9487 |
0.1113 |
46 |
4100 |
1065 |
18.7370 |
9.5498 |
|
14 |
950 |
263 |
1.0529 |
0.1300 |
47 |
4200 |
1090 |
19.6493 |
10.2523 |
|
15 |
1000 |
275 |
1.1625 |
0.1505 |
48 |
4300 |
1115 |
20.5832 |
10.9883 |
|
16 |
1100 |
300 |
1.3980 |
0.1980 |
49 |
4400 |
1140 |
21.5389 |
11.7588 |
|
17 |
1200 |
325 |
1.6552 |
0.2545 |
50 |
4500 |
1165 |
22.5162 |
12.5644 |
|
18 |
1300 |
350 |
1.9340 |
0.3208 |
51 |
4600 |
1190 |
23.5152 |
13.4060 |
|
19 |
1400 |
375 |
2.2346 |
0.3977 |
52 |
4700 |
1215 |
24.5359 |
14.2844 |
|
20 |
1500 |
400 |
2.5568 |
0.4860 |
53 |
4800 |
1240 |
25.5782 |
15.2003 |
|
21 |
1600 |
425 |
2.9007 |
0.5864 |
54 |
4900 |
1265 |
26.6422 |
16.1545 |
|
22 |
1700 |
450 |
3.2662 |
0.6999 |
55 |
5000 |
1290 |
27.7280 |
17.1479 |
|
23 |
1800 |
475 |
3.6535 |
0.8270 |
56 |
5100 |
1315 |
28.8353 |
18.1811 |
|
24 |
1900 |
500 |
4.0624 |
0.9687 |
57 |
5200 |
1340 |
29.9644 |
19.2550 |
|
25 |
2000 |
525 |
4.4930 |
1.1257 |
58 |
5300 |
1365 |
31.1152 |
20.3704 |
|
26 |
2100 |
565 |
5.0443 |
1.3508 |
59 |
5400 |
1390 |
32.2876 |
21.5281 |
|
27 |
2200 |
590 |
5.5229 |
1.5459 |
60 |
5500 |
1415 |
33.4817 |
22.7288 |
|
28 |
2300 |
615 |
6.0233 |
1.7588 |
61 |
5600 |
1440 |
34.6975 |
23.9733 |
|
29 |
2400 |
640 |
6.5453 |
1.9905 |
62 |
5700 |
1465 |
35.9350 |
25.2624 |
|
30 |
2500 |
665 |
7.0891 |
2.2417 |
63 |
5800 |
1490 |
37.1941 |
26.5969 |
|
31 |
2600 |
690 |
7.6545 |
2.5131 |
64 |
5900 |
1515 |
38.4749 |
27.9776 |
|
32 |
2700 |
715 |
8.2415 |
2.8055 |
65 |
6000 |
1540 |
39.7775 |
29.4053 |
|
33 |
2800 |
740 |
8.8503 |
3.1198 |
- |
- |
- |
- |
- |
Waarom voor ons kiezen

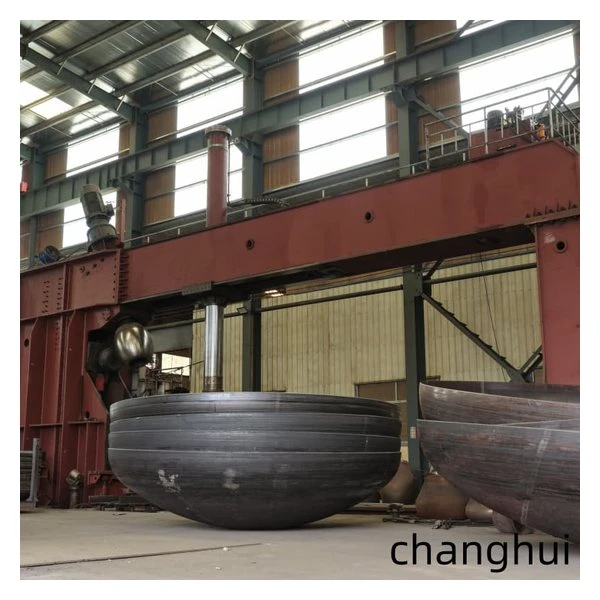

Ons team werkt met kopgeometrie, vorming, randvoorbereiding, openingswerk, inspectie en exportverpakking in één productieroute. Perscapaciteiten van 315T, 500T, 1000T en 1200T bestrijken vele herhalingsformaten, terwijl koude en warme spinlijnen grotere diameters en niet-standaardstukken verwerken. Maatcontroles, materiaalidentificatie en niet-destructief onderzoek kunnen aan de scheepstag worden gekoppeld. Dit is handig wanneer meerdere soortgelijke koppen op de locatie moeten arriveren zonder tekeningen of documentpakketten door elkaar te halen.
Veelgestelde vragen (FAQ)
Vraag: Kan het hoofd worden aangepast aan een gemeten schaalomtrek?
EEN: Ja. De werkelijke schaalafmetingen kunnen worden gebruikt om de uiteindelijke pasvorm- te coördineren.
Vraag: Is er een goedgekeurde tekening nodig voor een standaarddiameter?
A: Het wordt aanbevolen omdat flenshoogte, diktebasis, afschuining, openingen en inspectieomvang kunnen verschillen.
Vraag: Welke informatie is nodig voor elliptische vatkoppen?
A: Geef materiaal, diameterbasis, nominale en minimale dikte, flenshoogte, randvoorbereiding, openingen, hoeveelheid, standaard en vereiste records op.
